Штора УПК-09А

Устройство решает проблему несанкционированных полётов беспилотных воздушных судов (БВС) над охраняемыми объектами, где применение средств физического поражения или радиоподавления недопустимо либо недостаточно эффективно.

В отличие от простого подавления ГНСС, «Штора УПК-09А» не просто лишает БВС навигации, а искажает навигационное поле: это позволяет предсказуемо управлять поведением БВС — отклонять траекторию, вызывать зависание или предотвращать взлёт в пределах зоны защиты.

Оборудование ориентировано на объекты, где требуется не только безопасность, но и контроль над последствиями воздействия: аэропорты, промышленные площадки, склады, объекты критической инфраструктуры, места проведения массовых мероприятий.

Ключевые параметры «Штора УПК-09А»

• 2 передатчика по 100 Вт (50 дБм) обеспечивают суммарную энергетику, достаточную для уверенного воздействия на приёмники БВС на дальности ≥30 км (в зависимости от условий распространения).
• 9 каналов позволяют одновременно работать с сигналами GPS, ГЛОНАСС, BeiDou, Galileo в нескольких частотных диапазонах (L1/L2/L5, B1I/B2I, E1/E5A), воздействуя на типовые навигационные модули БВС.
• Вынесенный приёмник (до 200 км от основного блока, ip-подключение) с 9‑частотным 4‑элементной антенной решеткой (ФАР) размещается в зоне чистого приема спутниковых сигналов и сохраняет приём спутниковых эфемерид даже при наличии преднамеренных помех или работе других систем РЭБ в зоне установки спуфера, обеспечивая непрерывность работы и корректность формирования искажающих сигналов.
• Интеграция через API в систему безопасности позволяет автоматически активировать «ШТОРУ» при срабатывании радара или оптической системы обнаружения БВС.
• Время выхода на режим ≤10 с.
• Встроенный мониторинг температуры, выходной мощности, энергопотребления и состояния антенн позволяет контролировать работоспособность в реальном времени.
• Рабочий диапазон −40…+55 °C и степень защиты IP65 делают систему пригодной для уличного размещения без дополнительных климатических шкафов.

Где и как применяют «Штора УПК-09А»

• Сценарий 1 — защита периметра промышленного объекта. На территории завода или склада система формирует зону, в которой БВС не могут взлетать либо принудительно отклоняются от критических зон (цеха, резервуары).
• Сценарий 2 — обеспечение безопасности на массовых мероприятиях. В городской среде важно не допустить появления дронов над толпой. «ШТОРА» создаёт контролируемую зону: БВС либо теряют возможность точного позиционирования, либо получают искажённые координаты, что приводит к зависанию или уходу по заранее заложенной логике дрона.
• Сценарий 3 — защита аэродрома и прилегающей зоны. Вблизи аэропорта система предотвращает несанкционированные полёты в зонах взлёта и посадки, не создавая помех для легальной авиации: воздействие направлено на типовые гражданские приёмники БВС, а не на бортовую аппаратуру пилотируемых ВС.

Почему выбирают «Штора УПК-09А»

• Преимущество 1 — управляемое искажение вместо «глушения». В отличие от систем, которые просто подавляют ГНСС‑сигнал, «ШТОРА» формирует сигналы с контролируемым смещением координат, скорости и высоты. Это даёт предсказуемый результат: отклонение траектории, зависание, запрет взлёта — без необходимости в физическом перехвате.
• Преимущество 2 — масштабируемость и интеграция. Возможность установки вынесенного приёмника на удалении до 200 км и открытый API‑интерфейс позволяют встраивать систему в уже существующие комплексы безопасности и масштабировать зону защиты без полной замены оборудования.
• Преимущество 3 — устойчивость к помехам. 4‑элементный приёмный тракт вынесенного приёмника способен отфильтровывать до 3 направлений помеховых сигналов, сохраняя актуальность эфемерид и стабильность работы системы в сложной электромагнитной обстановке.

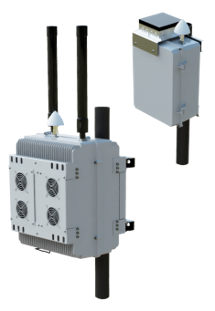

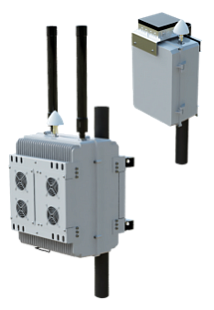

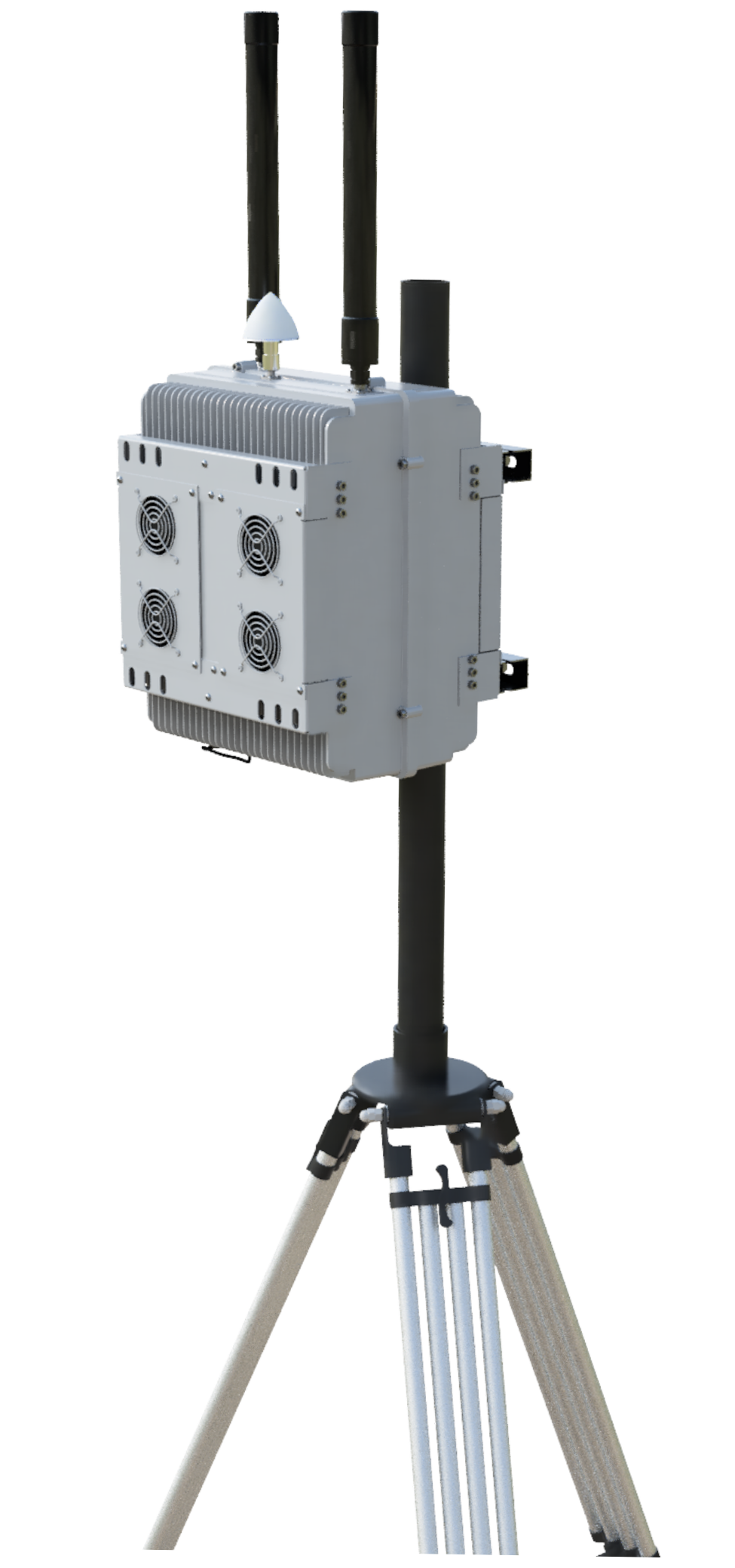

Комплект поставки и варианты исполнения «Штора УПК-09А»

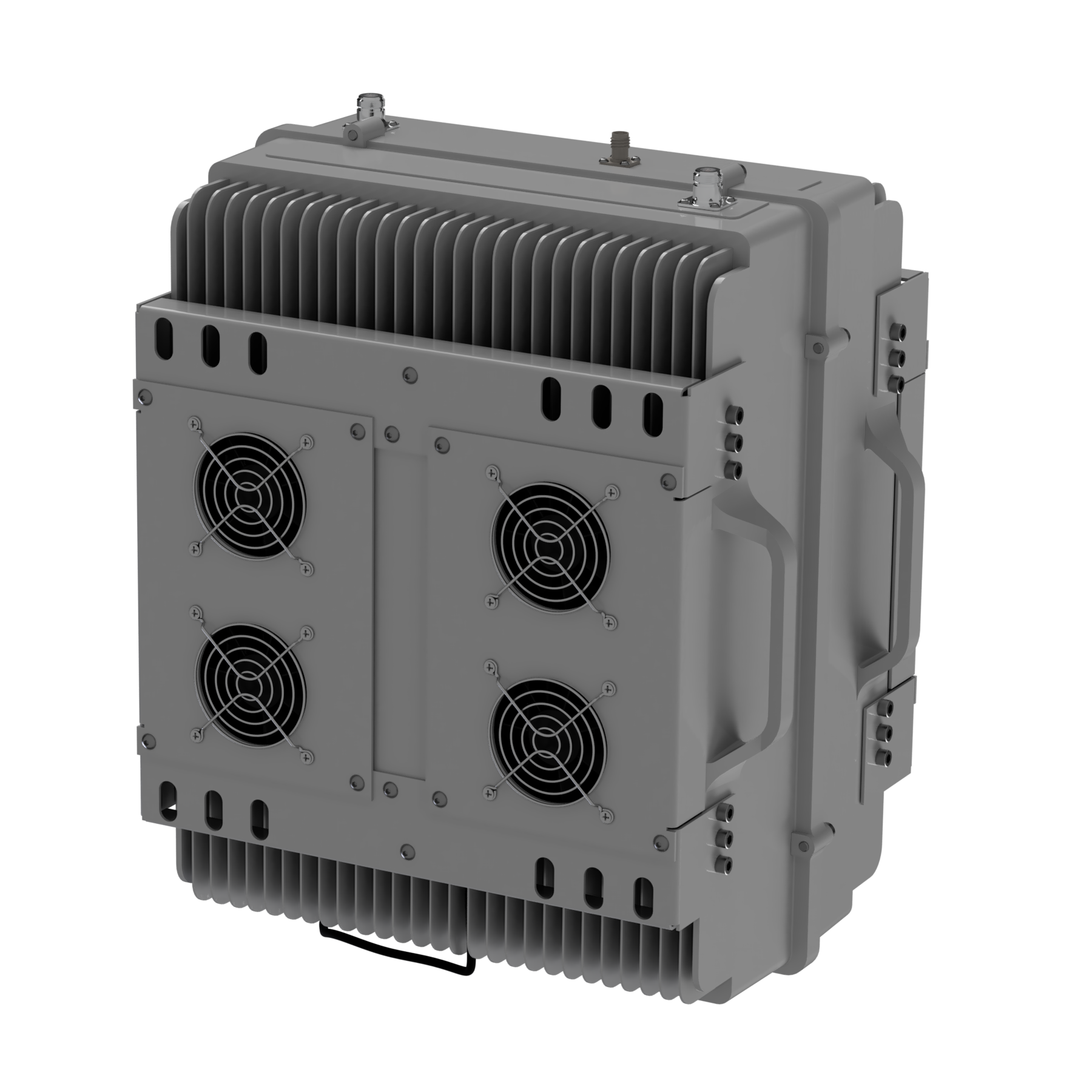

• Передающий блок: 1 шт.

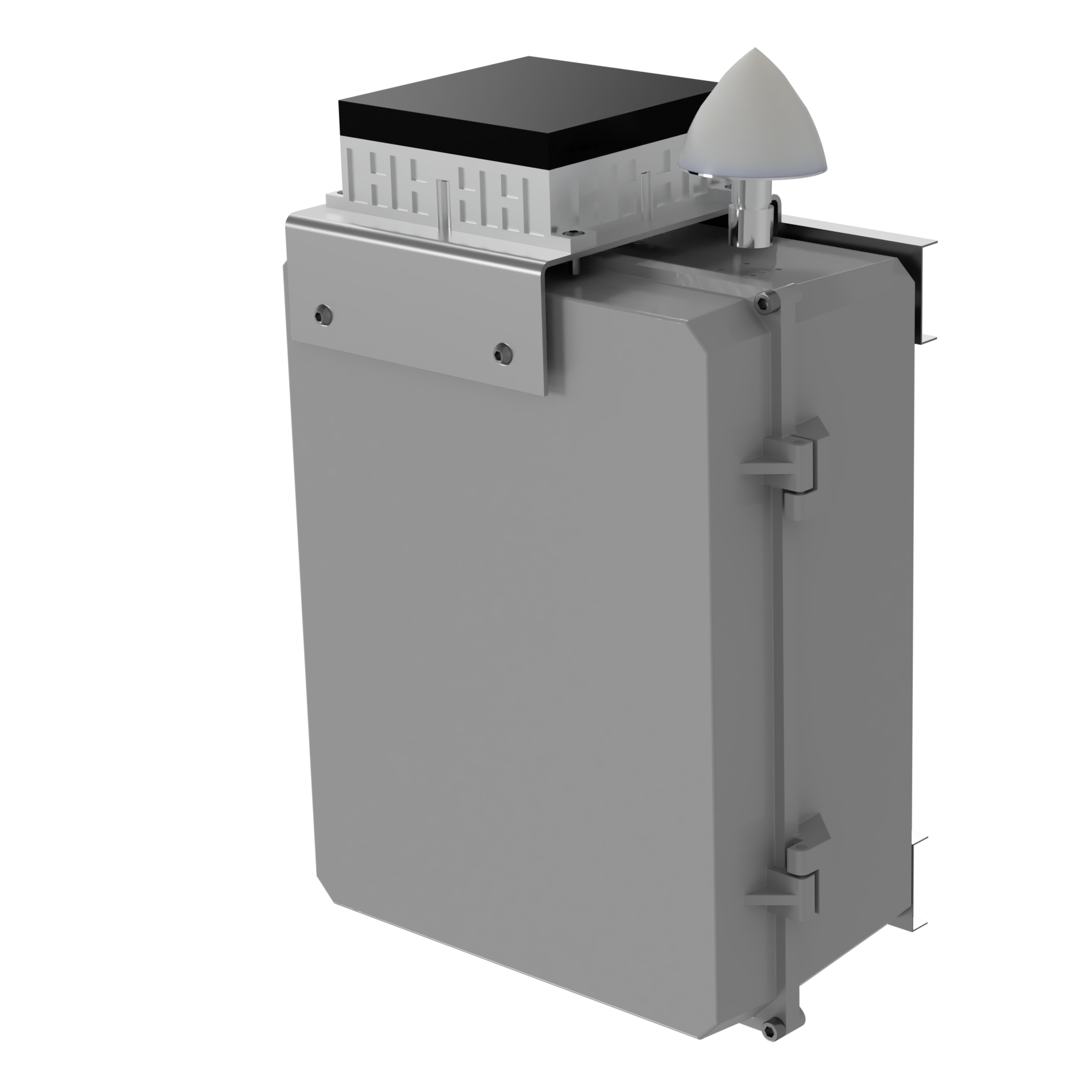

• Вынесенный приёмник: 1 шт.
• Антенны:
• приёмная GNSS — 2 шт.;
• передающие GNSS (возможна комплектация разными типами – круговые или панельные) – 2 шт.;
• Кабельная обвязка:
• силовые кабели по 10 м,
• ВЧ-кабели (при комплектации панельными антеннами) – комплект.

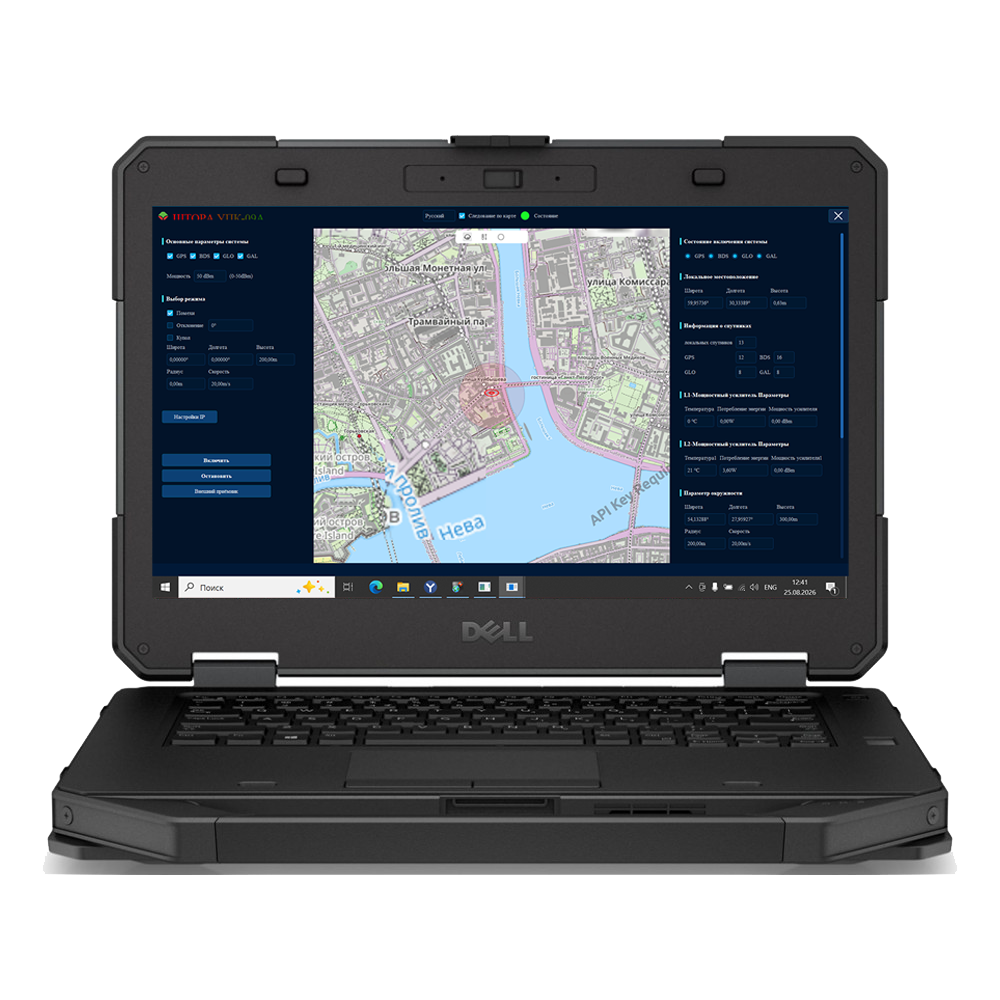

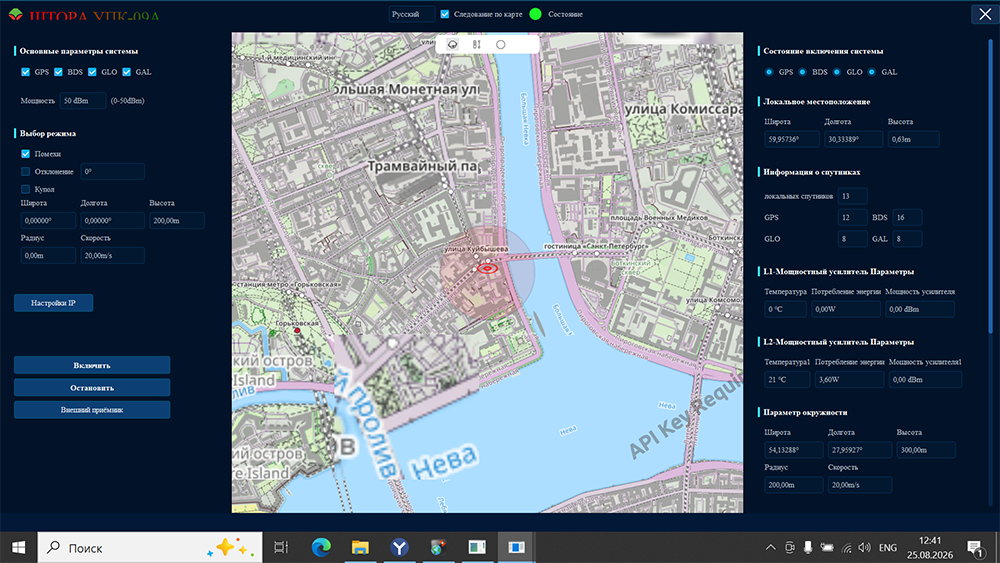

• СПО на защищённом ноутбуке Dell или аналогичном.

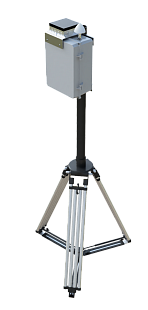

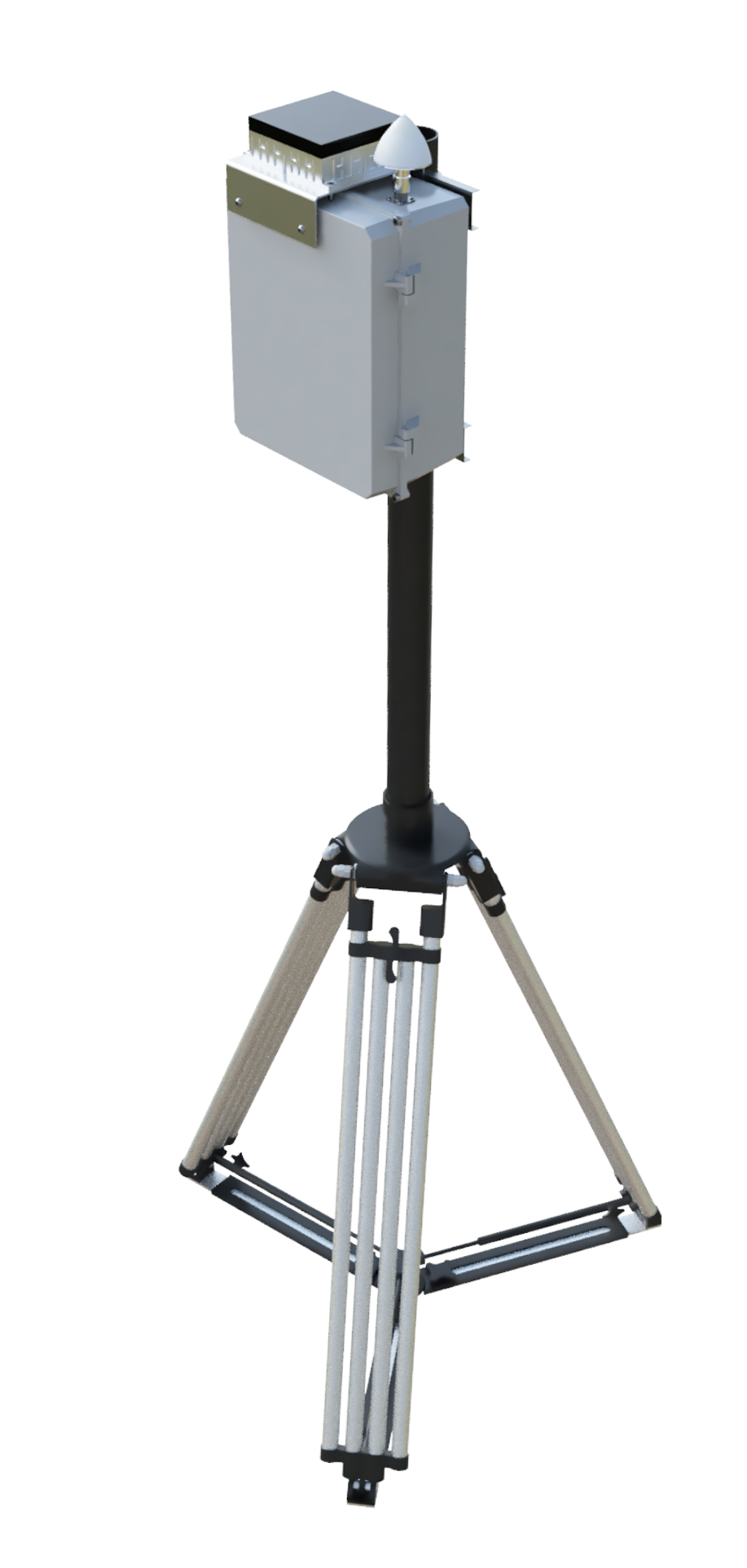

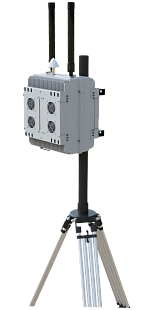

• Штатив-тренога (при необходимости)

Комплект позволяет развернуть систему «под ключ» без дополнительного оборудования. По согласованию возможна адаптация под специфические требования: изменение диаграммы направленности антенн, усиление отдельных диапазонов, интеграция с внешними системами обнаружения БВС.

Общие характеристики «Штора УПК-09А»
