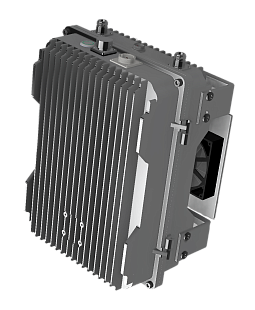

Штора УПК-04С-125

Компактное решение для эффективного противодействия БВС

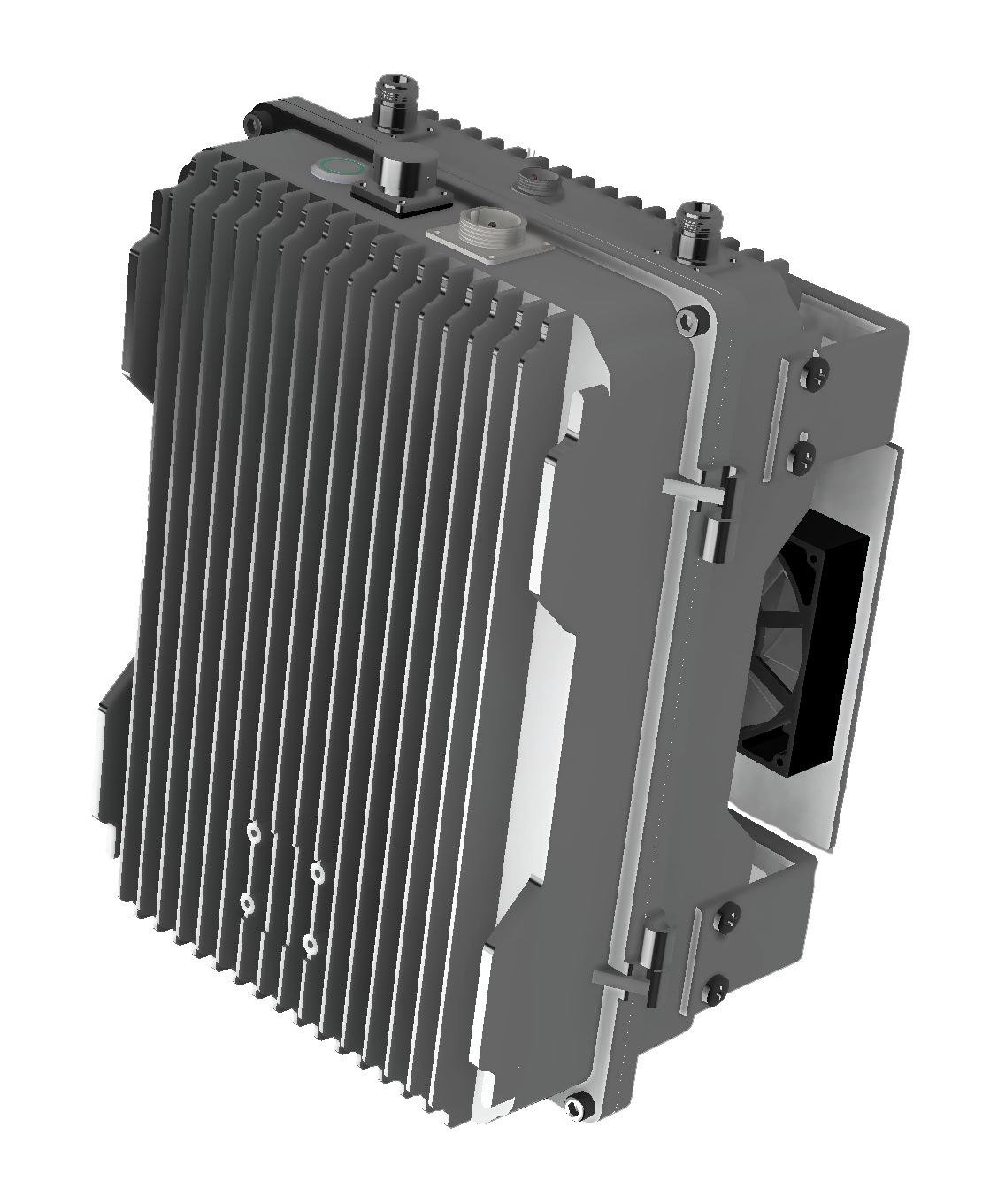

«ШТОРА УПК-04С-125» — самое компактное устройство в своём классе для генерации и подавления ГНСС-сигналов. Благодаря инновационному дизайну все ключевые компоненты интегрированы в единый корпус, что делает систему максимально мобильной и удобной в эксплуатации.

Устройство решает проблему несанкционированных полётов беспилотных воздушных судов (БВС) над охраняемыми объектами, где применение средств физического поражения или радиоподавления недопустимо либо недостаточно эффективно.

Благодаря компактным размерам и возможности работать от АКБ – это универсальное решение для самых разных сценариев применения: от быстро разворачиваемых опорных пунктов до стационарных протяженных объектов.

В отличие от простого подавления ГНСС, «Штора УПК-04С-125» не просто лишает БВС навигации, а искажает навигационное поле: это позволяет предсказуемо управлять поведением БВС — отклонять траекторию, вызывать зависание или предотвращать взлёт в пределах зоны защиты.

Оборудование ориентировано на объекты, где требуется не только безопасность, но и контроль над последствиями воздействия: аэропорты, промышленные площадки, склады, объекты критической инфраструктуры, места проведения массовых мероприятий.

Ключевые параметры «Штора УПК-04С-125»

• передатчик мощностью до 125 Вт обеспечивает энергетику сигнала, достаточную для уверенного воздействия на приёмники БВС на дальности до 30 км (в зависимости от условий распространения).
• 4 канала позволяют одновременно работать с сигналами GPS, ГЛОНАСС, BeiDou, Galileo в нескольких частотных диапазонах (L1 C/A, G1, B1I, E1), воздействуя на типовые навигационные модули БВС.
• Может комплектоваться помехоустойчивой 4‑элементной антенной решеткой (ФАР) для уверенной работы в сложной помеховой обстановке и при активном применении средств РЭБ поблизости.
• Возможна комплектация устройства встроенным АКБ, позволяющим работать до 45 минут на максимальной мощности 125 Вт.
• Интеграция через API в систему безопасности позволяет автоматически активировать «ШТОРУ» при срабатывании радара, оптической системы обнаружения БВС или по сигналу стороннего ПО.
• Время выхода на режим ≤10 с.
• Встроенный мониторинг рабочих параметров и состояния антенн позволяет контролировать работоспособность в реальном времени.
• Рабочий диапазон −40…+55 °C и степень защиты IP65 делают систему пригодной для уличного размещения без дополнительных климатических шкафов.

Где и как применяют «Штора УПК-04С-125»

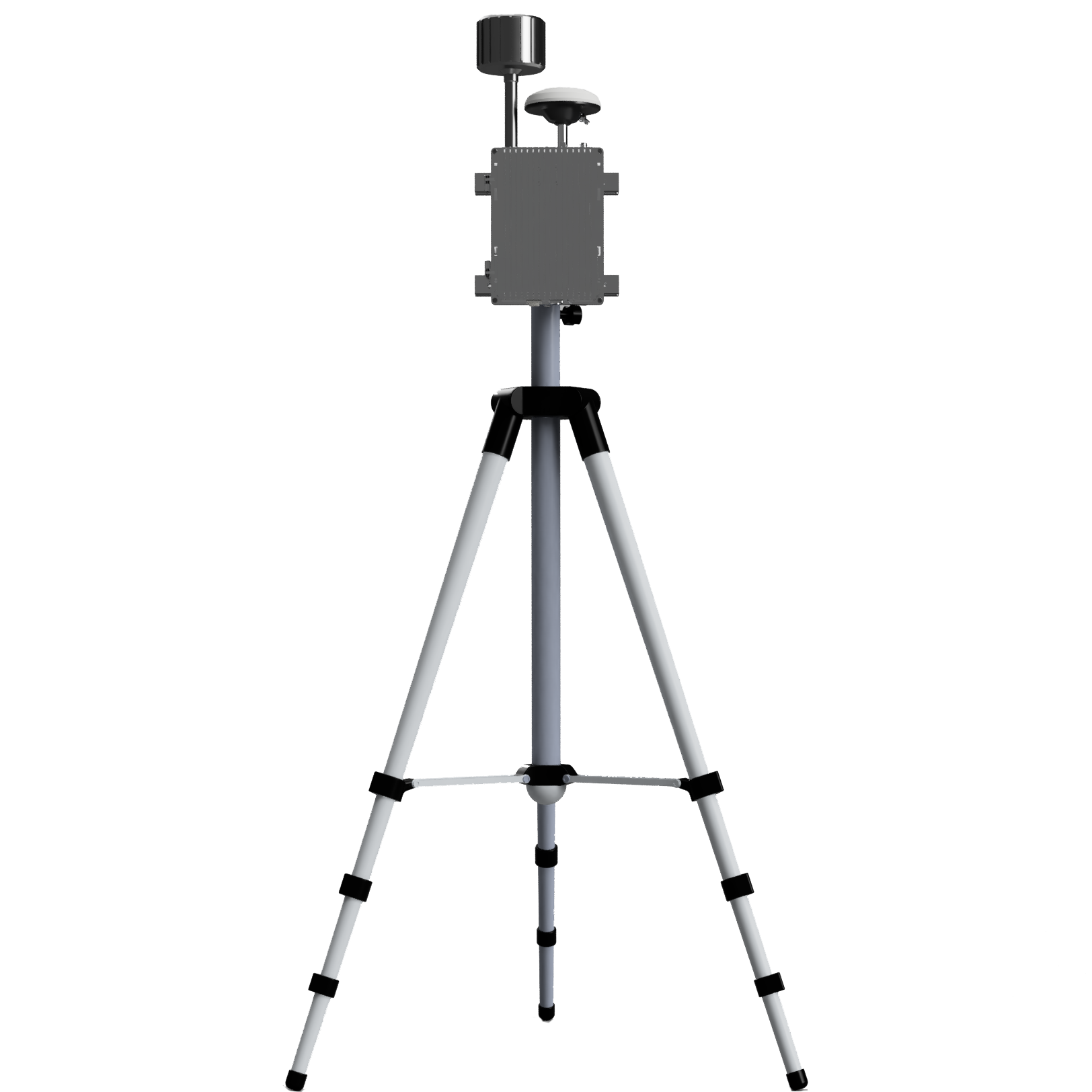

• Сценарий 1 – устройство монтируется на штативе-треноге для защиты временного или быстровозводимого строения и может сразу обеспечить безопасность без долгого монтажа и настройки.
• Сценарий 2 — защита периметра промышленного объекта. На территории завода или склада система формирует зону, в которой БВС не могут взлетать либо принудительно отклоняются от критических зон (цеха, резервуары).
• Сценарий 3 — обеспечение безопасности на массовых мероприятиях. В городской среде важно не допустить появления дронов над толпой. «ШТОРА» создаёт контролируемую зону: БВС либо теряют возможность точного позиционирования, либо получают искажённые координаты, что приводит к зависанию или уходу по заранее заложенной логике дрона.
• Сценарий 4 — защита аэродрома и прилегающей зоны. Вблизи аэропорта система предотвращает несанкционированные полёты в зонах взлёта и посадки, не создавая помех для легальной авиации: воздействие направлено на типовые гражданские приёмники БВС, а не на бортовую аппаратуру пилотируемых ВС.

Почему выбирают «Штора УПК-04С-125»

• Преимущество 1 — управляемое искажение вместо «глушения». В отличие от систем, которые просто подавляют ГНСС‑сигнал, «ШТОРА» формирует сигналы с контролируемым смещением координат, скорости и высоты. Это даёт предсказуемый результат: отклонение траектории, зависание, запрет взлёта — без необходимости в физическом перехвате.
• Преимущество 2 — масштабируемость и интеграция. Открытый API‑интерфейс позволяют встраивать систему в уже существующие комплексы безопасности и масштабировать зону защиты без полной замены оборудования.
• Преимущество 3 — устойчивость к помехам. 4‑элементный приёмный тракт вынесенного приёмника способен отфильтровывать до 3 направлений помеховых сигналов, сохраняя актуальность эфемерид и стабильность работы системы в сложной электромагнитной обстановке.

Технические гарантии «Штора УПК-04С-125»

• Профессиональная техническая поддержка
• Соответствие всем регуляторным требованиям
• Гарантийный срок обслуживания
• Полная документация и инструкции
• Комплект поставки и варианты исполнения

Базовая комплектация включает «Штора УПК-04С-125»

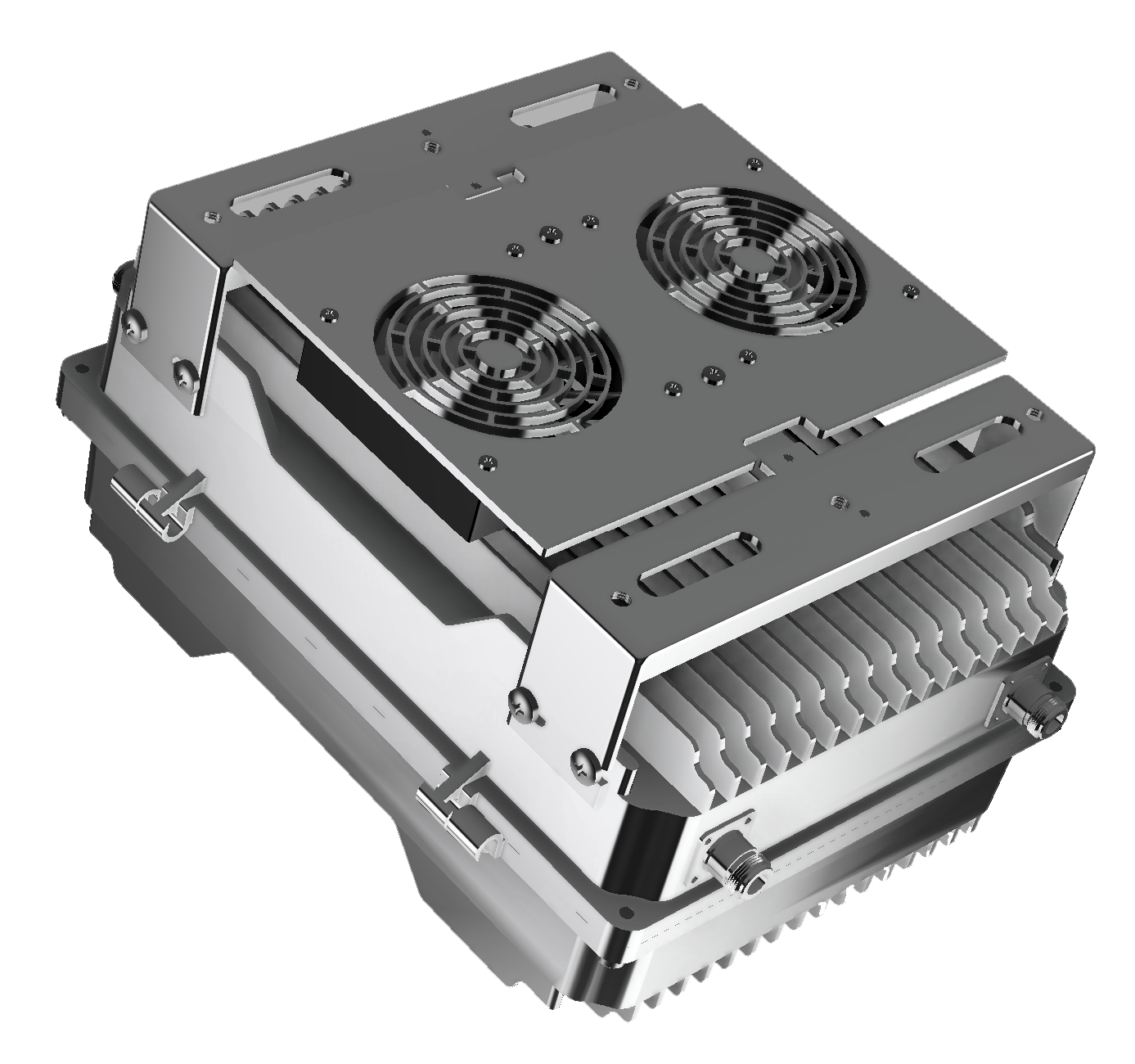

• Основной блок: 1 шт.

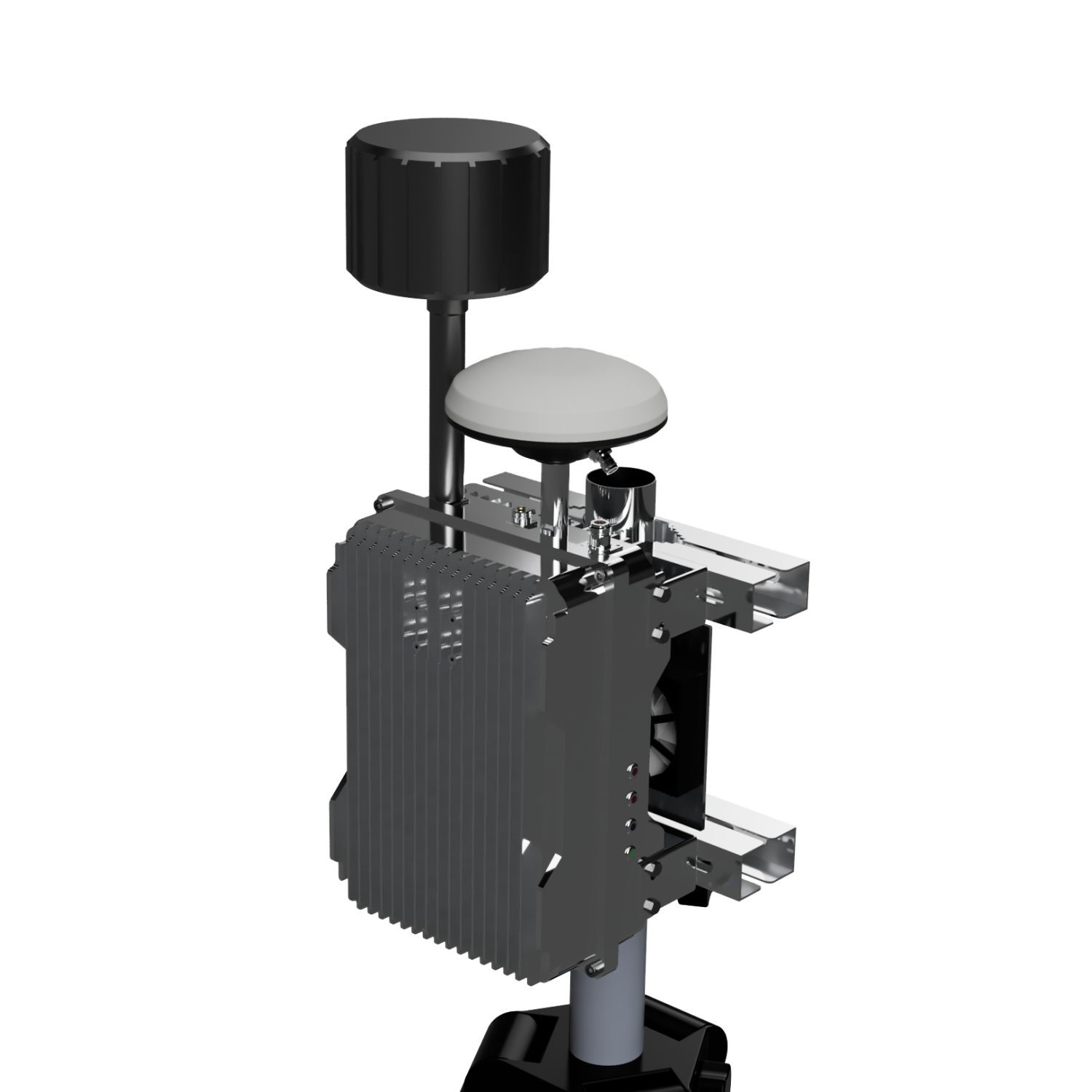

• Антенны:
• приёмная GNSS (обычная или ФАР) — 1 шт.;
• передающие GNSS «Клевер» (возможна комплектация другими типами антенн) – 1 шт.;

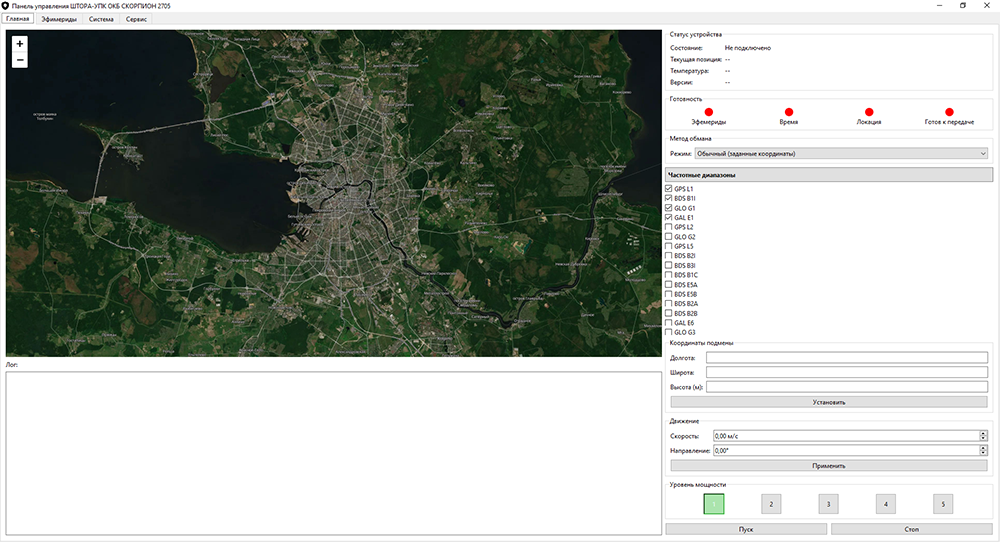

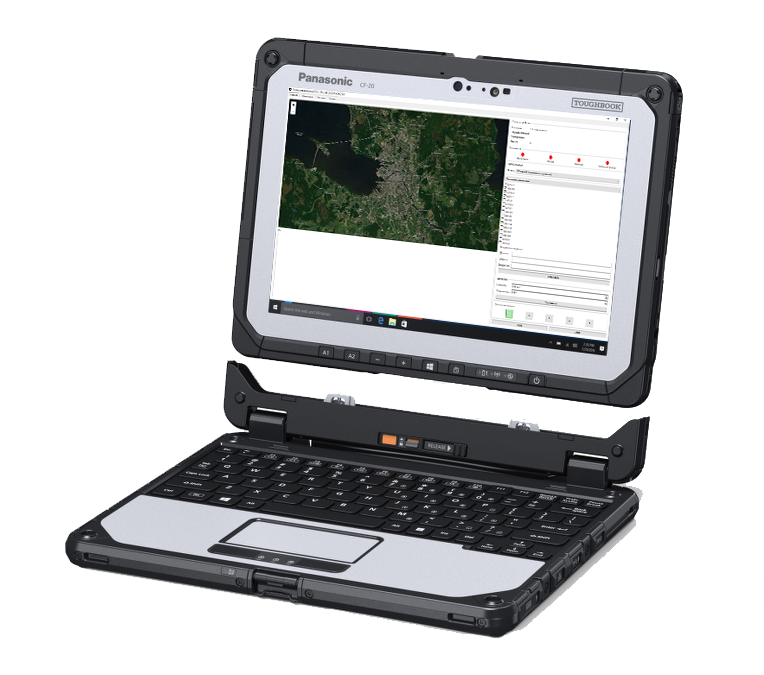

• Защищенный ноутбук со специализированным ПО – 1 шт.;
• Кабельная обвязка:
• силовой кабель – 10 м,
• ethernet-кабель – 10 м,
• Штатив-тренога (при необходимости)

Комплект позволяет развернуть систему «под ключ» без дополнительного оборудования. По согласованию возможна адаптация под специфические требования: изменение диаграммы направленности антенн, комплектация встроенным АКБ, интеграция с внешними системами обнаружения БВС.

Дополнительные возможности «Штора УПК-04С-125»

• Расширение зоны покрытия дополнительными антеннами
• Интеграция в комплексные системы защиты
• Удалённый мониторинг через Ethernet
• Настройка режимов работы под конкретные задачи
• Работа от встроенного АКБ

Общие характеристики «Штора УПК-04С-125»

Параметр	Значение	Практический смысл
Рабочие диапазоны	GPS/ГЛОНАСС/BeiDou/Galileo (L1 C/A, G1, B1I, E1)	Покрытие всех распространённых навигационных модулей БВС
Количество каналов	4	Одновременная работа с несколькими сигналами и диапазонами
Мощность передатчиков	Комплектация 1: 20 Вт Комплектация 2: 50 Вт Комплектация 3: 125 Вт Комплектация 4: 200 Вт	Достаточная энергетика для воздействия на дальности до 30км
Дальность действия	до 30 км (зависит от условий местности и мощности усилителя)	Подходит как для мобильного применения, так и для защиты стационарных объектов
Время активации	≤10 с	Быстрое реагирование на угрозу
Время выхода на режим	≤10 с	Минимальный простой после включения
Интеграция	API	Возможна интеграция в системное ПО для совместной работы с другими устройствами
Защита корпуса	IP65	Уличная эксплуатация без климатических шкафов
Диапазон температур	−40…+55 °C	Работа в суровых климатических условиях
Габариты	340*240*180 мм	Самое компактное решение в своем классе
Масса	10 кг	Самое компактное решение в своем классе
