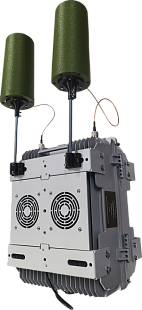

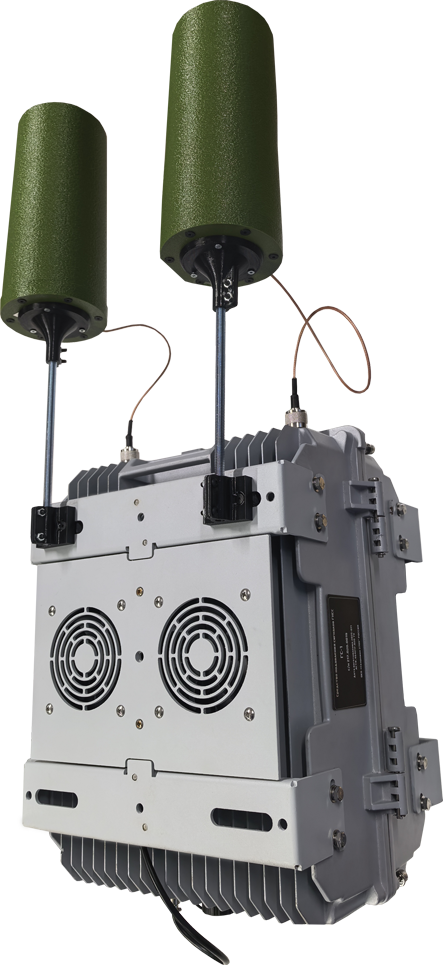

Серия Штора ГС
Система подавления ГНСС.
Частоты постановки помех: 1159-1206 / 1206-1253 / 1253-1300/ 1555-1605 МГц;
Параметры моделей в серии:
Штора ГС-1: 100 Ватт на каждый канал.
Штора ГС-2: 200 Ватт на каждый канал.
Задать вопрос
Общие характеристики серии Штора ГС
|
Наименование параметра |
Значение |
| Частотный диапазон генерации помех |
Канал 1: 1159-1206 МГц Канал 2: 1206-1253 МГц Канал 3: 1253-1300 МГц Канал 4: 1555-1605 МГц |
| Тип модулей генерации помех |
Вид помехи «ГНСС»: Цифровая модуляция, I/Q структурированная помеха, с возможностью обновления. Интерфейс программирования – RS485 |
|
Интерфейс подключения антенн |
N-type female – 2 шт |
| Потребляемая мощность | 1100 Вт / 220 В |
| Интерфейс управления |
API over Ethernet (IP-Агент) Выносной манипулятор 30м c кнопкой Интерфейс программирования |
Персональные характеристики моделей серии Штора ГС
|
Наименование параметра |
Значение |
| Мощность передатчика, Вт |
Канал 1: 100 Вт Канал 2: 100 Вт Канал 3: 100 Вт Канал 4: 100 Вт |
| Дальность эффективного подавления |
1. Вариант поставки изделия оснащенного антеннами всенаправленного исполнения: не менее 15км* при высоте подъема АФУ 5 метров 2. Вариант поставки изделия оснащенного антеннами секторального (направленного) исполнения: не менее 25км* при высоте подъема АФУ 5 метров |
* Зависит от высоты размещения изделия, погодных условий, а так же электромагнитной обстановки.
|
Наименование параметра |
Значение |
| Мощность передатчика, Вт |
Канал 1: 200 Вт Канал 2: 200 Вт Канал 3: 200 Вт Канал 4: 200 Вт |
| Дальность эффективного подавления |
1. Вариант поставки изделия оснащенного антеннами всенаправленного исполнения: не менее 25км* при высоте подъема АФУ 5 метров 2. Вариант поставки изделия оснащенного антеннами секторального (направленного) исполнения: не менее 35км* при высоте подъема АФУ 5 метров |
Описание комплекса перехвата БВС путем подавления сигналов ГНСС «Штора ГС»
Устройство серии Штора ГС предназначено для эффективного подавления всех частотных каналов группировок ГНСС: GPS (США), QZSS (Япония), GLONASS (Россия), GALILEO (ЕС), BEIDOU (Китай), IRNSS/NAVIC (Индия), SBAS, а также любых других аналогичных навигационных комплексов.
Принцип работы устройства Штора ГС основан на создании помех, направленных непосредственно против радиосигналов, передаваемых спутниками данных систем. Эти помехи искажают либо блокируют передачу навигационной информации таким образом, чтобы лишить любые аппараты — будь то беспилотники, дроны или наземное оборудование — возможности точного определения координат своей позиции и ориентации в пространстве.
Таким образом, попадая в зону действия Штора ГС, такие приборы теряют способность правильно воспринимать данные от навигационных спутников, что делает невозможной корректную работу систем управления положением и движением устройств, значительно снижая точность выполнения ими заданных функций и операций.
Программа управления
В целях управления и настройками характеристик оборудования, применяется программное обеспечение системы управления защитой от БВС «Пифагор К500.2».
Программа предназначена для управления комплексом оборудования обнаружения и радиоподавления БВС (устройства обнаружения, пеленгации, подавления, подмены координат ГНСС, и т.д.). Программа реализует обработку данных от приемного оборудования на основе которого принимает решение о наличии радиосигналов канала управления БВС, классифицирует тип БВС (протокол связи, торговая марка БВС, рабочая частота канала управления БВС) выводит полученную информацию на цифровую карту местности и сообщает звуковым сигналом оператору о наличии БВС. По команде оператора программа включает формирователи помех в диапазонах, соответствующих обнаруженным БВС. Программа позволяет контролировать состояние функциональных элементов комплекса, сохранять сведения о обнаруженных БВС и о действиях оператора по противодействию их применения. Программа предназначена для установки на ЭВМ с операционной системой Linux (ASTRA Linux, Debian).
Характеристики
| Бренд | Патриот |
