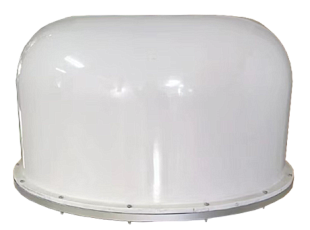

Серия Штора УПК-22

Внимание!

• Возможна разработка и производство устройств подавление и подменны ГНСС сигналов по индивидуальным ТТХ заказчика.
• Дополнительно возможна разработка и изготовление индивидуального АФУ по ТЗ заказчика.
• По согласованию, производится обследование местности и объектов применения изделий, проектирование, монтажные, пусконаладочные работы, приобретение доп материалов, обучение, техническая поддержка и консультации во время эксплуатации изделий, увеличенная гарантия, постгарантийное обслуживание, обновление СПО и пр.

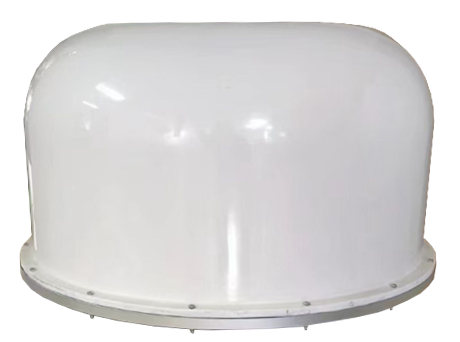

Устройство подавления и подмены ГНСС сигналов Штора УПК-22 представляет собой компактное устройство с приёмными и передающими антеннами ГНСС, которое позволяет подавлять и подменять ГНСС сигналы для защиты от БВС (беспилотное воздушное судно).

Описание работы Штора УПК-22

Изделие может работать в нескольких режимах:

• Подавление ГНСС сигналов
• Отклонение БВС на заданный угол
• Ведение БВС по кругу с заданными параметрами (Работа в режиме “Купола”)
• Отклонение БВС в заданную координату

Во всех режимах работы изделия предусмотрена возможность установки мощности излучаемого сигнала, что влияет на дальность действия излучаемых помех.

В режиме подавления ГНСС сигналов изделие создаёт помехи, приводящие к потере сигналов ГНСС у БВС.

В режиме отклонения БВС можно указать угол от 0 до 360 градусов, на который будут отклоняться БВС. При попадании в зону действия БВС начнёт следовать ложным курсом за счёт подмены координат.

В режиме ведения по кругу реализуется защита типа “Купол”, при которой БВС, попадая в зону действия помех, начинает перемещаться по окружности с заданными параметрами (координаты центральной точки, радиус, высота и скорость) и таким образом не достигает цели поражения.

Также в этом режиме можно задавать любые ложные координаты ГНСС, что вызывает дезориентацию у БВС и может приводить к резкой потере высоты, резкому перемещению в сторону от объекта, переворачиванию БВС и, в конечном итоге, к потере контроля над БВС.

Выбор режимов защиты осуществляется оператором и должен быть основан на модели угроз конкретного объекта.

Дополнительные характеристики.

На корпусе изделия предусмотрены индикаторы состояния системы:

• Индикатор питания изделия
• Индикатор готовности устройства
• Индикатор подавления/подмены сигналов ГНСС

Управление изделием осуществляется с помощью специального программного обеспечения (СПО) через интерфейс передачи данных на расстоянии прямого соединения до 100 метров или больше при использовании IP-сетей передачи данных.

СПО позволяет:

• выбрать режим работы изделия
• задавать параметры режимов
• задавать мощность передатчика сигналов помех
• контролировать текущий статус изделия
• включать и выключать передатчик сигналов помех.

Изделие может работать как отдельное устройство, так и в рамках системы комплексной защиты и противодействия БВС.

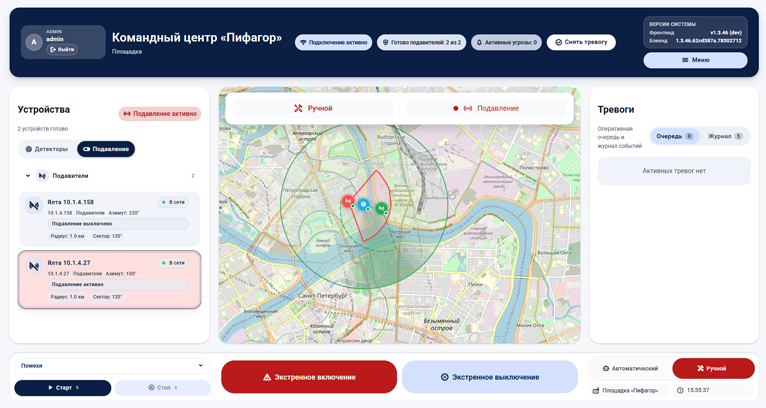

В целях управления и настройками характеристик оборудования, применяется программное обеспечение системы управления защитой от БВС «Пифагор К500.2».

Программа предназначена для управления комплексом оборудования обнаружения и радиоподавления БВС (устройства обнаружения, пеленгации, подавления, подмены координат ГНСС, и т.д.). Программа реализует обработку данных от приемного оборудования на основе которого принимает решение о наличии радиосигналов канала управления БВС, классифицирует тип БВС (протокол связи, торговая марка БВС, рабочая частота канала управления БВС) выводит полученную информацию на цифровую карту местности и сообщает звуковым сигналом оператору о наличии БВС. По команде оператора программа включает формирователи помех в диапазонах, соответствующих обнаруженным БВС. Программа позволяет контролировать состояние функциональных элементов комплекса, сохранять сведения о обнаруженных БВС и о действиях оператора по противодействию их применения. Программа предназначена для установки на ЭВМ с операционной системой Linux (ASTRA Linux, Debian).
