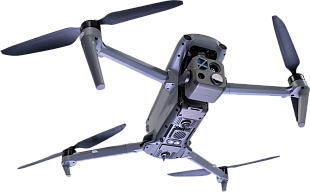

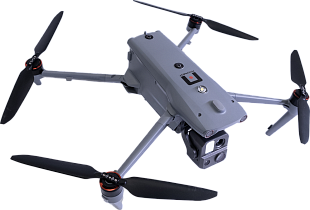

Патриот К40ТЛ

Цель нашей компании - предложение лучших решений в области применения БПЛА и закрытие полного комплекса проблем по противодействию БПЛА.

Специализированные

9 каналов рабочих частот (800 – 6 ГГц) с автоматическим ППРЧ;
20 км дальность передачи;
1 кг полезной нагрузки;

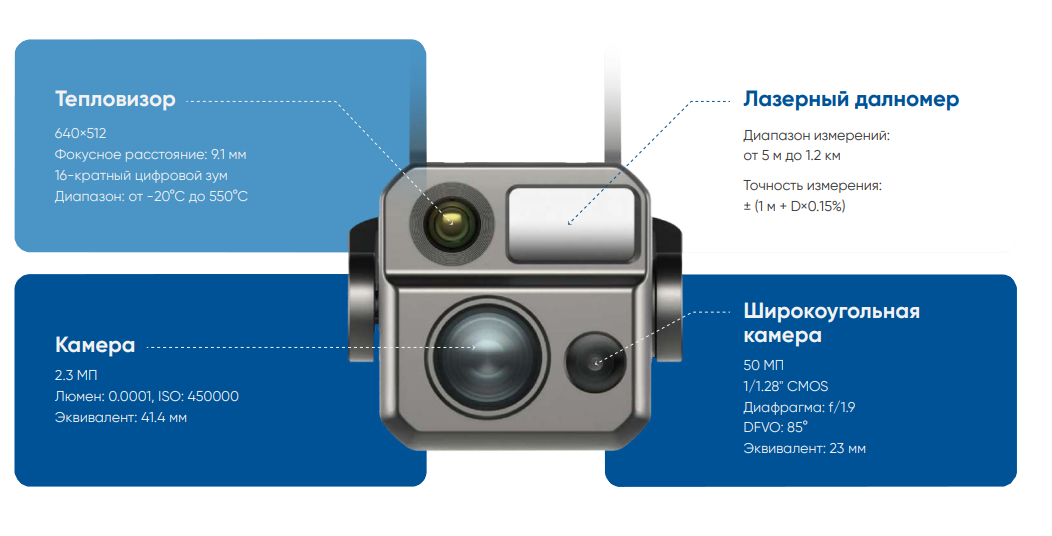

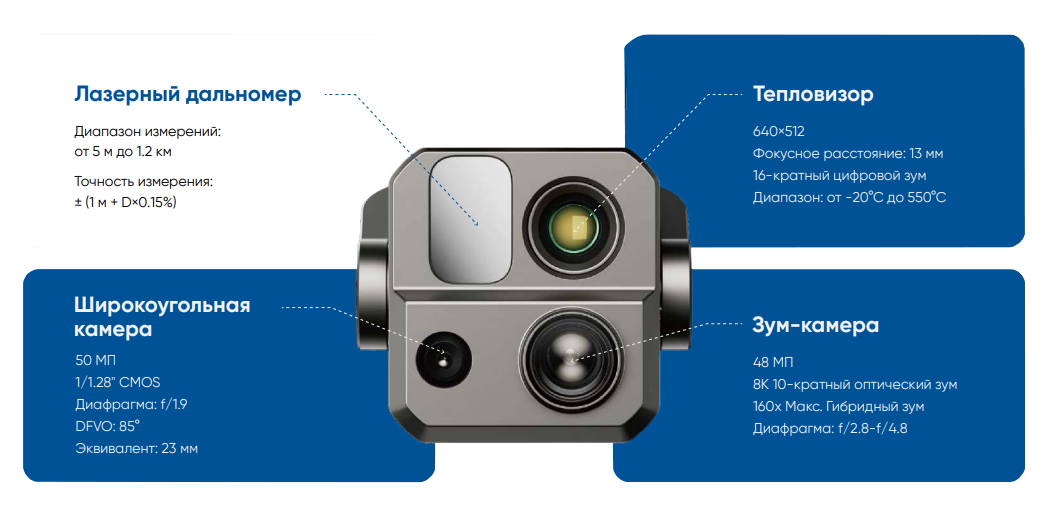

Подвес:

Камера с оптическим приближением;
Широкоугольная камера;
Тепловизионный датчик;
Лазерный дальномер

По запросу

Заказать товар
Задать вопрос

Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа

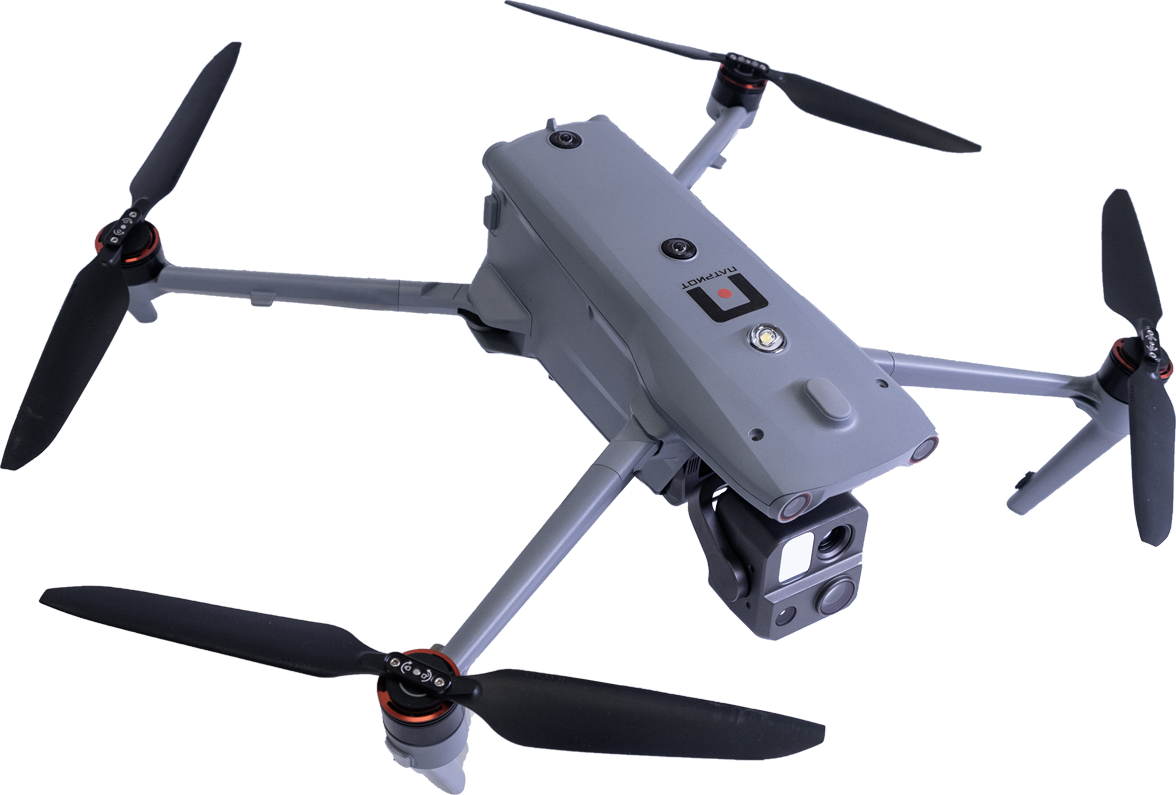

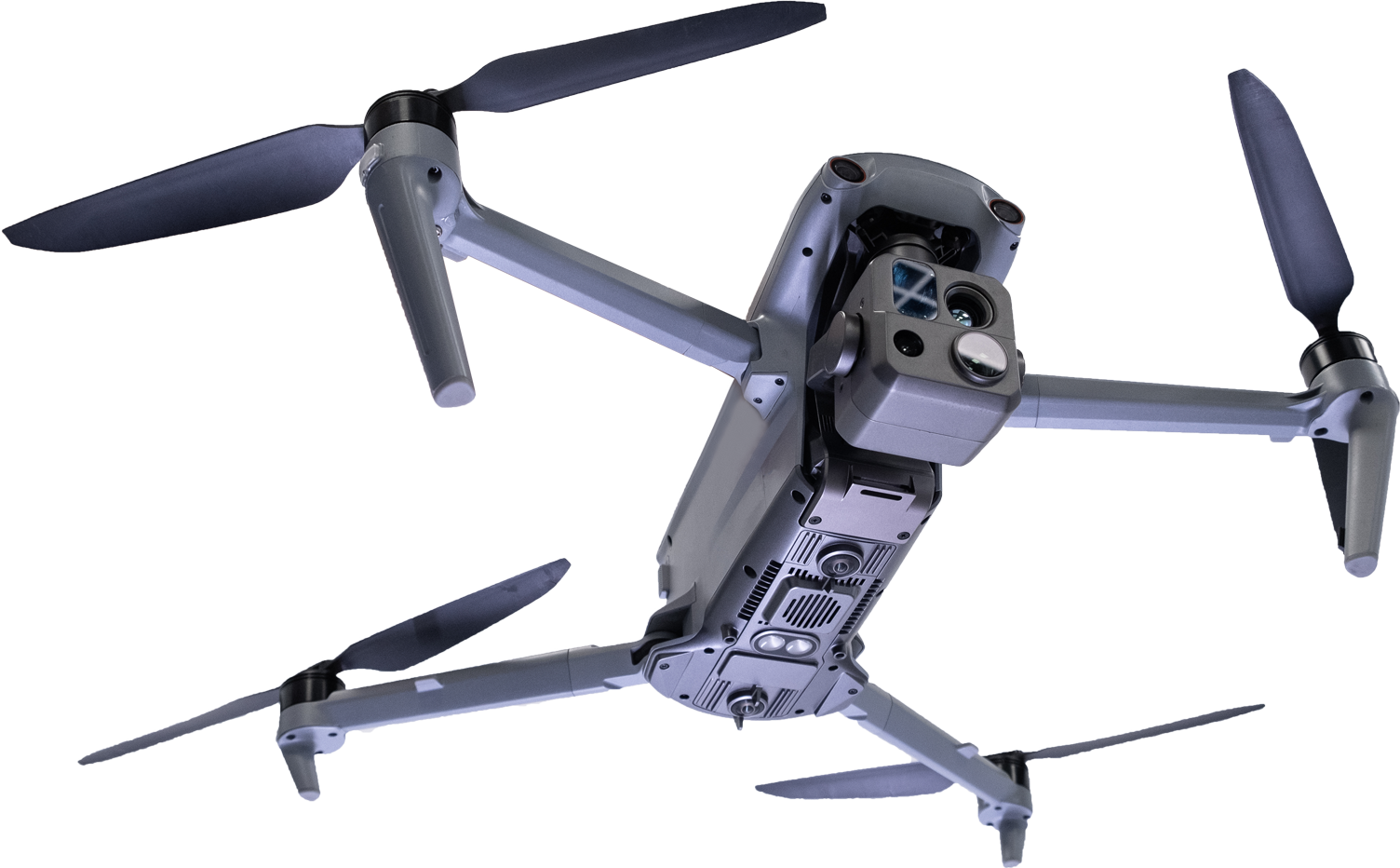

Особенности БПЛА Патриот К40ТЛ

Непревзойденные возможности

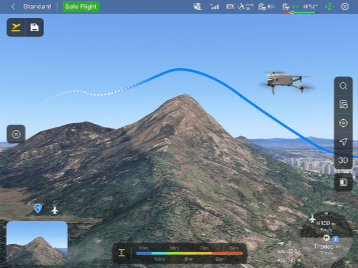

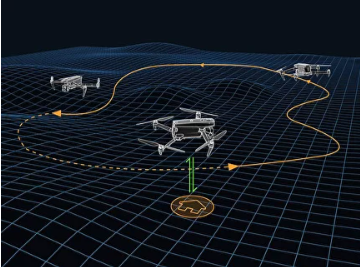

	Автономный поиск маршрута Система собирает данные об окружающей среде и планирует трехмерные траектории полета в сложных условиях, таких как горы, леса и городская застройка. Варианты использования включают быструю реконструкцию 3D-сцен, наблюдение за общественной безопасностью, проверку промышленных объектов и топографическую съемку.

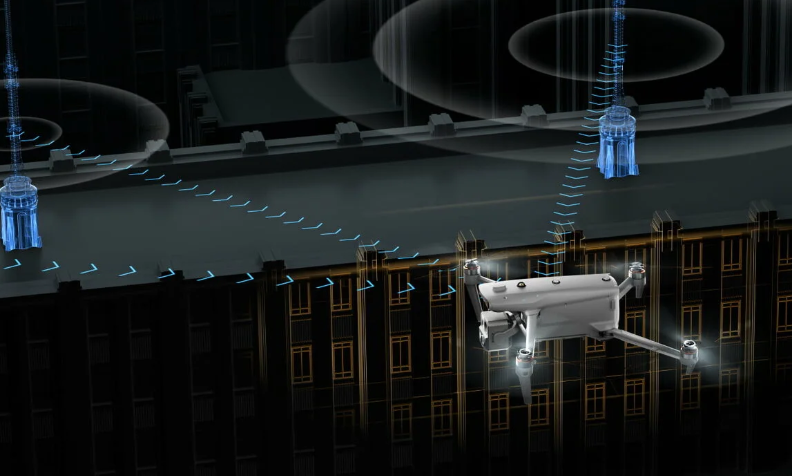

	Навигация в недоступных для GPS средах Усовершенствованные датчики позволяют К40ТЛ перемещаться внутри укрепленных конструкций, под землей или при отсутствии сигнала GPS.

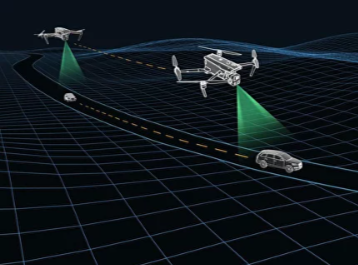

	Точное распознавание и отслеживание объектов Благодаря технологии распознавания на базе искусственного интеллекта Патриот К40ТЛ может автоматически распознавать и отслеживать цели различных типов, такие как источники тепла, движущиеся люди или транспортные средства, а также осуществлять отслеживание объектов на большой высоте и сбор данных для правоохранительных органов.

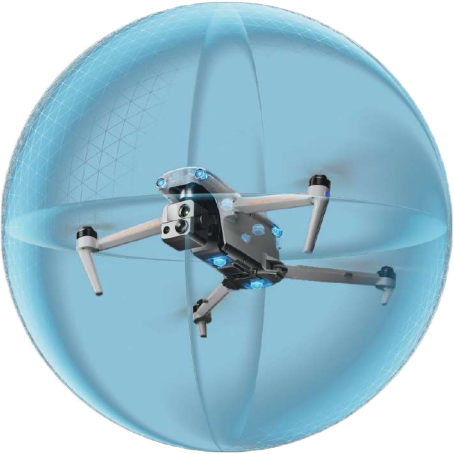

Отсутствие слепых зон

	Обход всех препятствий ПАТРИОТ К40-ТЛ — единственный коммерческий дрон, который сочетает в себе традиционные системы бинокулярного зрения с радиолокационной технологией миллиметрового диапазона. Это позволяет системе ПАТРИОТ, встроенной в К40-ТЛ , распознавать объекты размером до 12,7 мм, устранять слепые зоны и работать в условиях низкой освещенности или дождя. * Эффективность работы системы обнаружения препятствий зависит от скорости дрона, уровня освещенности и условий полета. Ответственность пилота при этом не отменяется.

Защита от помех

	В Патриот К40ТЛ используются усовершенствованные модули и алгоритмы управления полетом, специально разработанные для защиты от радиочастотных помех, электромагнитного излучения и спуфинга GPS. Это позволяет К40ТЛ уверенно летать рядом с линиями электропередач, сооружениями критически важной инфраструктуры и в других сложных зонах.

Готовая к полету полезная нагрузка

Исследуйте ночь

В погоне за теплом

Смарт функции

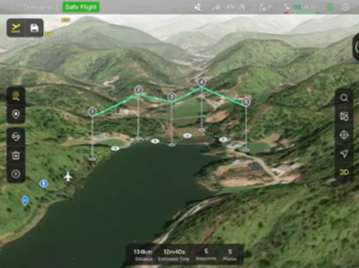

	Составление 3D-карты Создавайте и выполняйте планы трехмерных полетных заданий с точками маршрута на 3D-карте.

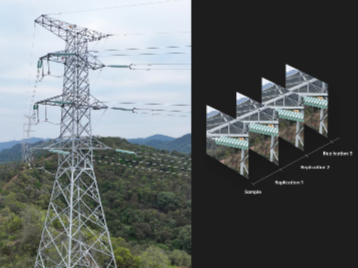

	Репродуцирование полётных заданий Активировав эту функцию, можно выполнять полетные задания в ручном или полуавтономном режиме или объединять несколько полетных заданий вместе. Патриот K40 автоматически запишет ракурсы камеры и воспроизведет полетное задание, которое вы только что выполнили.
	Быстрое полётное задание Временные быстрые полетные задания могут быть созданы во время выполнения других заданий, а несколько дополнительных заданий можно объединить для повышения функциональной гибкости.

Различные типы полетных заданий

Приложение Патриот позволяет планировать различные автономные и полуавтономные полетные задания для обеспечения общественной безопасности, проведения инспекций и обследований.

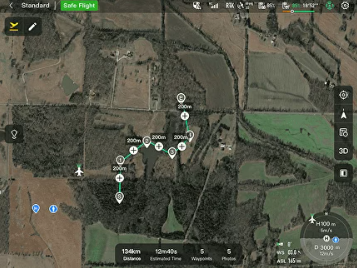

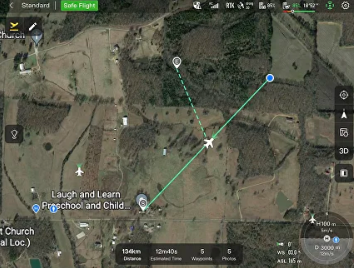

	Полётное задание с точками маршрута Пользователи могут добавлять точки маршрута для планирования гибких неструктурированных траекторий полета.

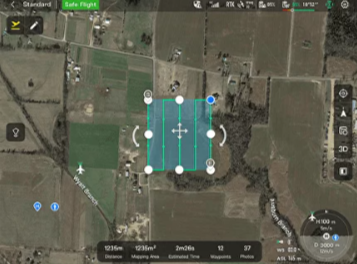

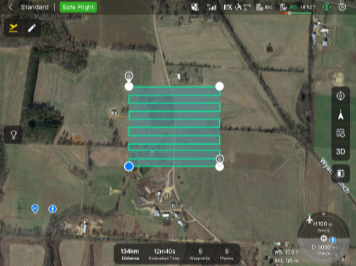

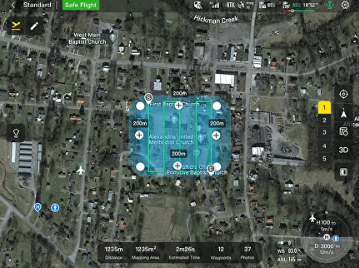

	Полётное задание в зоне-прямоугольнике Поддерживается автоматическое конфигурирование прямоугольных зон полетов одним щелчком мыши.

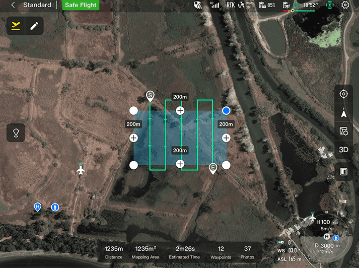

	Автоматическое создание полётного задания и сбор данных Возможность автоматического создания маршрутов с добавлением границ регионов путем задания точек маршрута или импорта файлов в формате KML.
	Отслеживание рельефа Возможность поддержания относительно постоянной высоты над землей на неровной или наклонной местности.
	Наклонная фотография Автоматическое планирование 5 групп маршрутов (1 ортодромный и 4 наклонных) в соответствии с заданной пользователем зоной полетов.

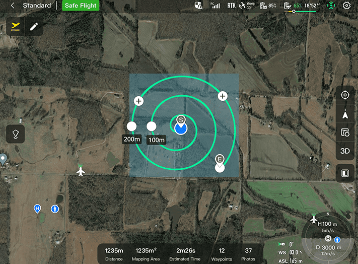

	Полётное задание по спиральной траектории Поддерживается выполнение полетов по спирали для поисково-спасательных операций в определенной области.
	Полетное задание в зоне-многоугольнике Поддерживается автоматическое конфигурирование многоугольных полетных зон одним щелчком мыши.

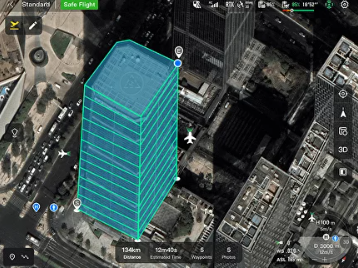

	Вертикальное сканирование Возможность выполнения вертикальной съемки фасадов зданий, бортов карьеров и башен.

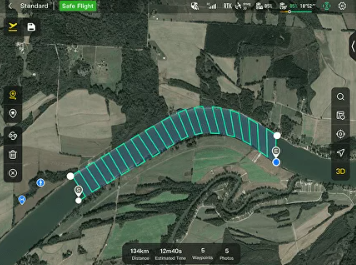

	Поддержка коридорных полётных заданий Поддерживается интуитивно понятное и эффективное планирование коридорных полетных заданий для следования вдоль дорог, рек, трубопроводов, линий электропередач и других узких и длинных объектов.

Улучшенный просмотр в реальном времени

	Многоканальный проекционный экран Поддерживается одновременный вывод изображения в формате RGB, ИК-изображения ночного видения и широкоугольного изображения.
	Сцена AR Данные геолокации и другая информация о местоположении квадрокоптера, обнаруженная ADS-B, может накладываться на карту в реальном времени. Это очень удобно для пользователей, так как позволяет подтвердить местоположение дрона и избежать рисков.

Экосистема

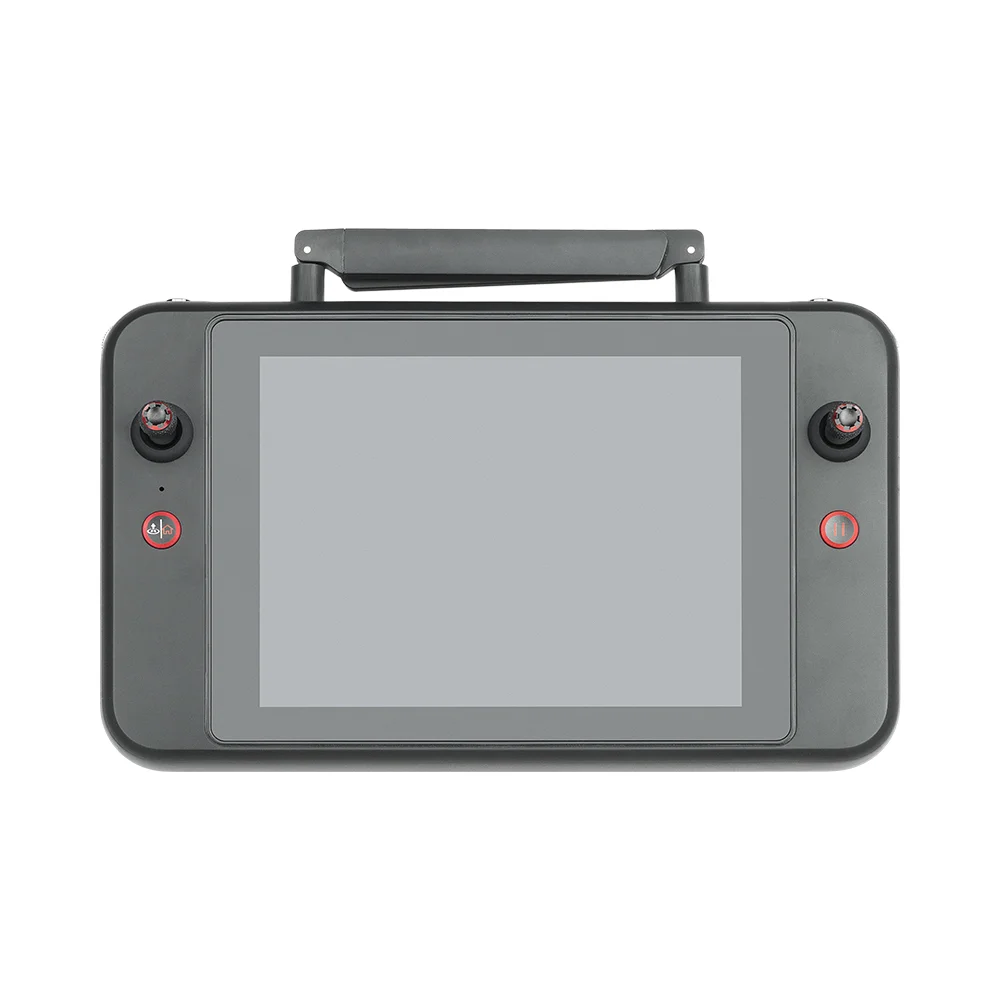

	ПАТРИОТ СМАРТ Контроллер В3 Дисплей с возможностью просмотра данных при дневном свете: 7,9 дюйма, максимальная яркость 2000 нит, разрешение 2048 х 1536. Сверхбыстрая загрузка: Возможность загрузки отснятых материалов с дрона на мобильное устройство с максимальной скоростью 20 МБ/с. Функциональный интерфейс: Порты HDMI позволяют подключаться к дисплеям и мониторам сторонних производителей. Большая емкость батареи: до 4,5 часов непрерывной работы. 2-часовая быстрая зарядка после полной разрядки. Локальное хранилище: встроенный накопитель емкостью 128 ГБ позволяет использовать сторонние приложения и хранилище мультимедийных файлов полетного задания.

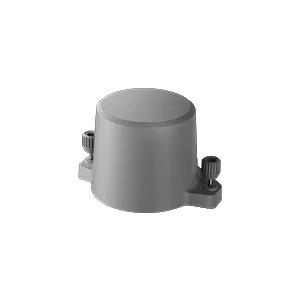

	Модуль RTK (дополнительно) Предоставляет данные о местоположении с точностью до сантиметра в целях картографирования и снижает уровень электромагнитных помех при пролете рядом с критически важными объектами.

Варианты применения

Разведка и осмотр	Противопожарные меры
Общественная безопасность	Поисково-спасательне операции

Технические характеристики Патриот К40ТЛ

Наименование параметра	Значение
К40-ТЛ Вес	1620 г, включаются аккумулятор и полезная нагрузка
К40-ТЛ/Н Вес	1641 г, включаются аккумулятор и полезная нагрузка
Макс. взлетный вес	1999 г
Размеры	Размеры 576 х 660 х 149 мм (в сложенном виде, включая пропеллеры) 340 х 407 х 148 мм (в сложенном виде без пропеллеров) 257 х 145 х 133 мм (в разложенном виде без пропеллеров)
Диагональная колесная база	464 мм
Максимальное время полета	42 мин.
Температура эксплуатации	от -20 до 50 ℃
Максимальная ветроустойчивость	43 км/ч (12 м/с)
Точность зависания	По вертикали: ±0,1 м (система обзора включена); ±0,3 м (включен модуль GPS); ±0,15 м (включен модуль RTK); По горизонтали: ±0,15 м (система обзора включена); ±0,3 м (включен модуль GPS)
Класс защищенности	IP43
GNSS	GPS+GLONASS+Galileo+Beidou

Наименование параметра	Значение
Рабочая частота	2,4/5,2 ГГц / 5,8 ГГц/ 900 МГц
Максимальное расстояние передачи (При отсутствии препятствий и помех)	20 км (FCC), 8 км (CE)
Мощность передатчика (EIRP)	2,4 ГГц: менее 33 дБм (FCC), менее 20 дБм (CE/SRRC/MIC) 5,8 ГГц: менее 33 дБм (FCC),менее 30 дБм (SRRC), менее 14 дБм (CE) 5,15–5,25 ГГц: менее23 дБм (FCC/SRRC/MIC) 5,25–5,35 ГГц: менее 30 дБм (FCC), менее 23 дБм (SRRC/MIC)

Наименование параметра	Значение
Диапазон обнаружения препятствий	Спереди/вверху/внизу/сзади/ сбоку: 0,2–50 м
Поле обзора	Спереди/сзади/сбоку: 60°(Г), 80°(В) Сверху/снизу: 360°(Г), 190°(В)

Наименование параметра	Значение
Емкость	8070 мА-ч
Напряжение	14,88 В
Тип батареи	Литий-полимерный аккумулятор 4S
Энергия	120 Вт-ч
Вес нетто	520 г
Температура зарядки	от 5 до 45 °C Когда температура ниже 10 °C, автоматически включается функция самообогрева. Зарядка при низкой температуре может сократить срок службы батареи.
Горячая замена	Подставка

Наименование параметра	Значение
Частота	60–64 ГГц
Размеры	38,1 х 14 х 2 мм (Д х Ш х В)
Вес	2 г
Эффективная мощность изотропного излучения (EIRP)	18 дБм
Диапазон обнаружения	Сверху: 0,15–20 м Снизу: 0,1–120 м Спереди и сзади (стандартный/удобный режимы): 0,25–30 м Спереди и сзади (динамичный режим): 0,5–60 м
Поле обзора	По горизонтали (6 дБ): ±60° По вертикали (6 дБ): ±30°
Диапазон измерения скорости	±216 км/ч (60 м/с)
Точность измерения скорости	≤1%
Макс. количество обнаруживаемых целей	32

Наименование параметра	Значение
Датчик	Эффективные пиксели: 2.3M
Объектив	Фокусное расстояние: 35 мм (эквивалент 41,4 мм) FOV：52° Диапазон зума: 1-8x, поддерживает синхронизированный зум
Диапазон ISO	Авто: ISO100-ISO450000 Сверхчувствительный режим: Авто ISO100-ISO450000

Наименование параметра	Значение
Датчик	Датчик 1/1,28 дюйма, CMOS, количество эффективных пикселей: 50 млн
Объектив	Угол обзора (DFOV): 85° Фокусное расстояние: 4,5 мм (эквивалент: 23 мм) Диафрагма: f/1.9 Электродвигатель автоматической фокусировки: 8-проводной разъем SMA, фокусировка PDAF
Диапазон ISO	Авто Фото: ISO100–ISO6400 Видео: ISO100–ISO64000 (режим ночной сцены: до ISO64000) Ручной Фото: ISO100–ISO12800 Видео: ISO100–ISO6400

Наименование параметра	Значение
Датчик	1/2 дюйма, CMOS, количество эффективных пикселей: 48 млн
Объектив	Фокусное расстояние: 11,8–43,3 мм (35 мм, эквивалент: 64–234 мм) Диафрагма: f/2.8–f/4.8
Диапазон ISO	Авто ISO100–ISO6400 Ручной Фото: ISO100–ISO12800 Видео: ISO100–ISO6400

Наименование параметра	Значение
Точность измерения	±1 м
Диапазон измерения	1200 м

Наименование параметра	Значение
Тепловизор	Неохлаждаемый микроболометр (VOx)
Объектив	Угол обзора (DFOV): 64° Диафрагма: 13 мм Фокус: f/1.2 Расстояние фокусировки: 6 м ~ ∞
Точность измерения температуры ИК-датчиком	От -3 до 3 °C или ±3% от показания (используется большее значение) при температуре окружающей среды от -20 до 60 °C
Разрешение видео	640 x 512
Диапазон измерения температуры	от -20 до 150 °C, от 0 до 550 °C
Уведомление о температуре	Пороги предупреждений о высокой и низкой температуре, отчеты о координатах и значениях температуры

Наименование параметра	Значение
Тепловизор	Неохлаждаемый микроболометр (VOx)
Объектив	Угол обзора (DFOV): 64° Диафрагма: 9.1 мм Фокус: f/1.2 Расстояние фокусировки: 2.2 м ~ ∞
Точность измерения температуры ИК-датчиком	От -3 до 3 °C или ±3% от показания (используется большее значение) при температуре окружающей среды от -20 до 60 °C
Разрешение видео	640 x 512
Диапазон измерения температуры	от -20 до 150 °C, от 0 до 550 °C
Уведомление о температуре	Пороги предупреждений о высокой и низкой температуре, отчеты о координатах и значениях температуры

Программное обеспечение квадрокоптера Патриот K40ТЛ

Русскоязычный интерфейс.
Использование Карт местности без доступа к интернету.
Оффлайн карты.
Определение координат цели (Дальномер).
Быстрые кнопки на основном экране включения и отключения GPS позиционирования в случае GPS атак и компаса.
Местоположение БЛА в картографической системе координат.
Сервер обновлений ПАТРИОТ ПО.

Защита от подавления каналов связи между БЛА и Оператором: Для системы защиты от помех направленных на каналы связи и управления между БЛА и Оператором используется алгоритм автоматической перестройки частоты с 900 МГц до 6 ГГц.

Защита от подавления и подмены GPS/ГЛОНАС координат: Для системы защиты от подавления сигналов спутников для позиционирования БЛА, используется усовершенствованный алгоритм VIO1 и алгоритм SLAM2, для ориентации БЛА на основе системы визуального позиционирования (камеры, дальномер), радиолокационного зондирования миллиметровых волн с дальнейшим объединением накопленных данных с «Инерциальным измерительным блоком»(IMU).
1. VIO — Визуальная инерциальная одометрия.
2. SLAM — одновременная локализация и построение карты) — метод, используемый в мобильных автономных средствах для построения карты в неизвестном пространстве или для обновления карты в заранее известном пространстве с одновременным контролем текущего местоположения и пройденного пути.
Одновременное использование двух систем глобального позиционирования, при приеме, сигнала в режиме реального времени.

Внимание. Текущий функционал Программного Обеспечения постоянно обновляется. За подробностями обратитесь к представителю службы поддержки ПАТРИОТ K40-ТЛ.

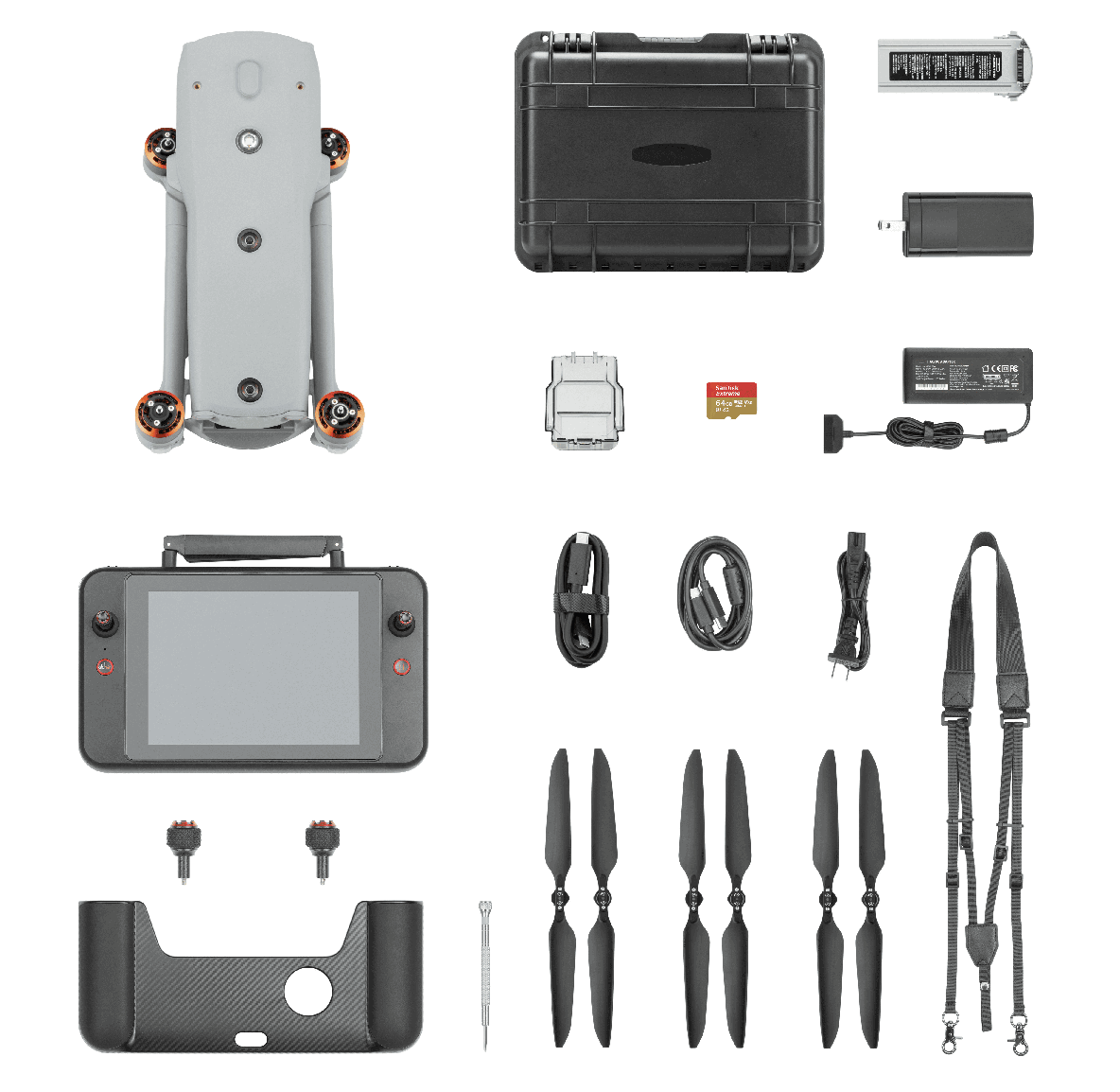

Комплектация поставки БПЛА Патриот К40ТЛ

БПЛА в сборе;
Наземная станция управления;
Комплект целевой нагрузки;
Аккумуляторная батарея (4 шт.);
Зарядная станция с функцией быстрой зарядки;
Специальное программное обеспечение наземной станции управления;
Пластиковый кейс с ложементами для хранения и перевозки комплекса;
Эксплуатационная документация (формуляр или паспорт);
Рюкзак с ложементами для хранения и перевозки комплекса;
Пропеллеры (4 шт.);
Сменные стики для наземной станции управления (2 шт.);
Кабель USB-C - USB-C;
Кабель USB-C - USB-A;
Зарядное устройство для АКБ;
Зарядная станция на 3 АКБ;
Инструкция по эксплуатации на русском языке.
