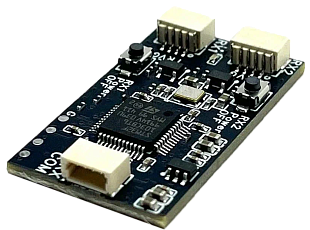

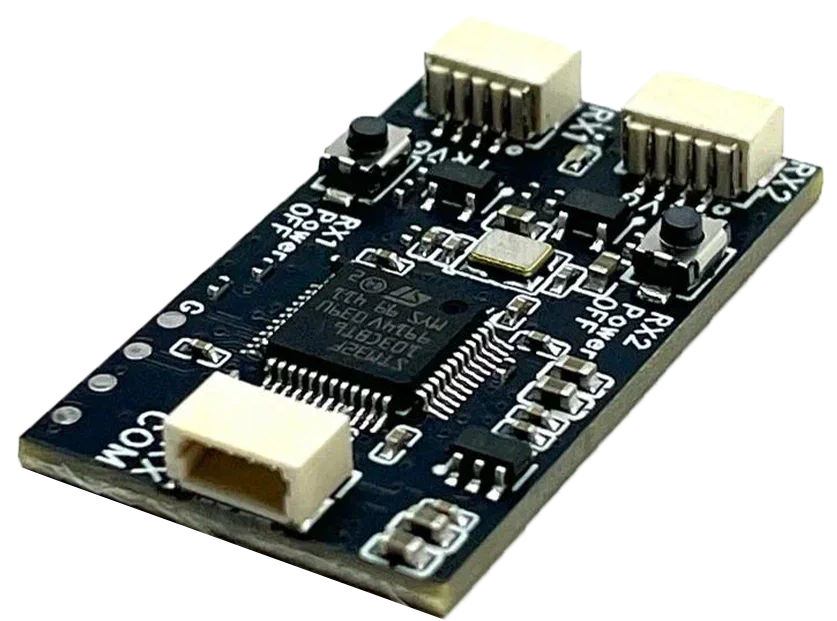

РАДОН – У2НС
Двухдиапазонная устойчивая система связи.
Диапазоны: 130-180 / 450-550 МГц
Универсальный канал управления роботизированными системами в условиях сложной электромагнитной обстановки У2НС
Характеристики РАДОН У2НС
| Передатчик | ||
| Параметр | Значение для диапазона 130-180 МГц | Значение для диапазона 450-550 МГц |
| Выходная мощность | 1 Вт | 1 Вт |
| Регулировка мощности | Да, от 10мВ | Да, от 10мВ |
| Диапазон ППРЧ | 130 -180 МГц | 450 - 550 МГц |
| Количество скачков с автоподстройкой частоты | 20 | 20 |
| Период передачи пакетов управления | 60 мс | 60 мс (со сдвигом +34мс) |
| Эффективный период передачи пакетов | 34 мс | |
| Напряжение питания | 2S (6,9 … 8,8 В) | |
| Потребляемый ток | до 1,5 А в импульсе | |
| Шифрование | программное, АРС-4 (возможно короткобитовое по ГОСТ) | |
| Протокол связи с аппаратурой (выбирается автоматически) | CRSF скорость 400 кбит, SBUS скорость 100 кбит | |
| Количество передаваемых каналов управления аппаратуры | 20 | |
| Приемник | ||
| Индикатор уровня силы сигнала (RSSI), dBm | -115 | -127 |
| Индикатор качества связи (LQ), % | 20 | 20 |
| Диапазон ППРЧ | 130 -180 МГц | 450 - 550 МГц |
| Напряжение питания | 3.3 … 5.5 В, есть встроенный фильтр питания | |
| Потребляемый ток | до 80 мА | |
| Протокол связи с полетным контроллером (выбирается при программировании) | CRSF скорость 400 кбит, SBUS скорость 100 кбит | |
Расчетная дальность работы с использованием наземного выноса и высотой установки антенн до 4 м до цели на земле и мощностью передатчика 1 Вт составит не менее 25 км (запас по параметрам 3 -5 км)
Отечественная разработка устойчивой высокоэффективной двухдиапазонной системы радиосвязи отечественного производства для обеспечения канала управления роботизированными комплексами любой области применения в сложных электромагнитных условиях.
Ключевыми особенностями и преимуществами являются:
- одновременная параллельная работа двух диапазонов частот для формирования канала управления: Низкий 130-180 МГц Средний (С) 450 – 550 МГц;
- функция ППРЧ – в каждом частотном диапазоне 20 скачков;
- высокой скоростью передачи пакетов;
- функция шифрования АРС-4 (возможно применение шифрования по ГОСТ-64);
- высокая эффективность и чувствительностью приемника;
- регулировка выходной мощности в обоих каналах от 10мВт;
- точный контроль мощности;
- возможность дополнительного подключения в параллель любую другую систему связи;
- возможность управлять видеопередатчиком;
- точность измерения параметров сигнала и их передача в полетный контроллер для отображения.
Подтвержденные дальности применения в условиях сильного РЭБ на сильно холмистой местности с использованием наземного выноса высотой 2,5 м и на мощности передатчика 1 Вт, составила 12 -13 км, дистанция работы в сложных условиях подтвержденная на равнинной местности с лесом – 28,2 км (запас по прохождению пакетов еще 3-5 км) дистанция работы в условиях береговой линии и гор 22,3 км (запас по прохождению пакетов и по уровню сигналов 5-8 км), дальность работы с изменением высоты дрона от 900м до земли – 32 км, а расчетная дальность применения при относительно чистом радиогоризонте на мощности 1 Вт – 20 км.
Количество одновременно поддерживаемых БПЛА не ограничено.
